【整車技術參數】

產品**

東風牌

公告批次

287

產品名稱

掃路車

產品型號

HLQ5070TSLE5

總質量(Kg)

7360

罐體容積(m3)

額定載質量(Kg)

1980

外形尺寸

6210,5400×2050×2550

整備質量(Kg)

5250

貨廂尺寸

××

駕駛室準乘人數(人)

2

鞍座**載質量(Kg)

接近角/離去角(°)

20/12

前懸/后懸

1040/1862

軸荷(Kg)

2945/4415

**車速(Km/h)

99

備注:車輛噴涂及顏色可發生變化。隨底盤選裝駕駛室;選裝吸盤中置和單掃刷及無掃刷結構,選裝后部結構,選裝弧形垃圾箱.ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M;側面防護裝置與工作裝置相干涉,故豁免;后下部防護裝置材料材質:Q235-A,連接方式:焊接連接,斷面尺寸(寬×高):50×120(mm),離地高度:400mm.

【底盤技術參數】

底盤型號

EQ1070SJ3BDF

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3308

輪胎規格

7.00R16

鋼板彈簧片數

6/6+5

前輪距

1503

燃料種類

柴油

后輪距

1494

排放依據標準

GB17691-2005,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

CY4BK551

東風朝陽朝柴動力有限公司

3707

75

一.整車配置

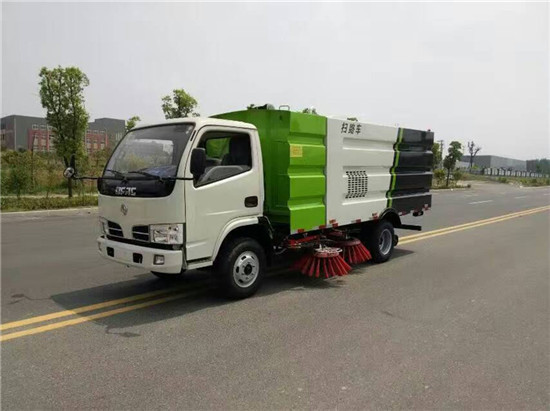

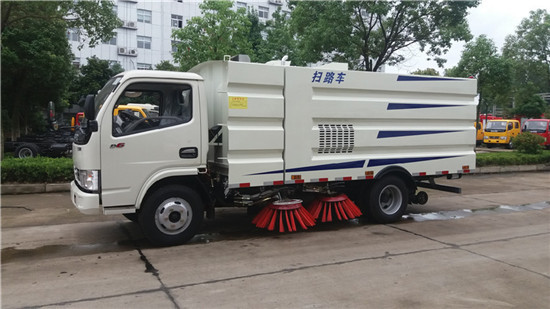

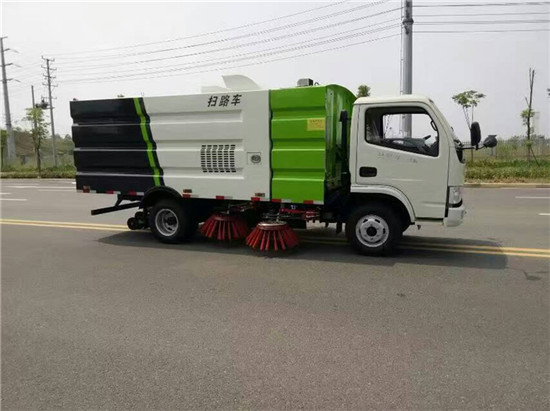

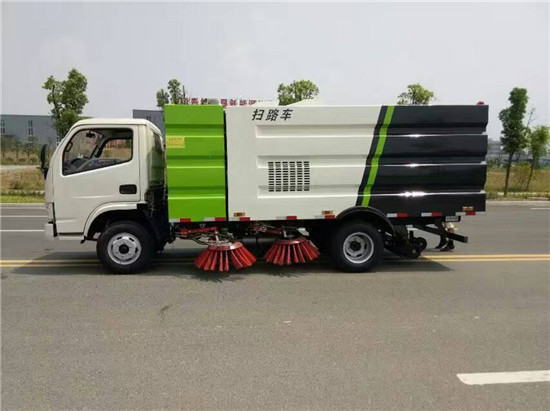

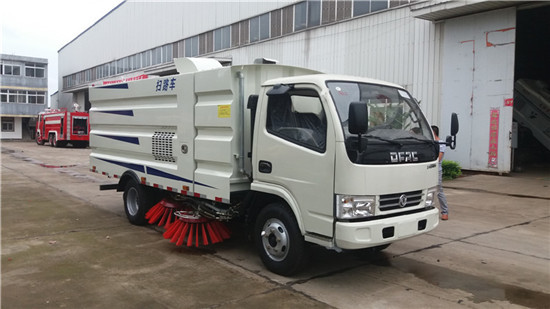

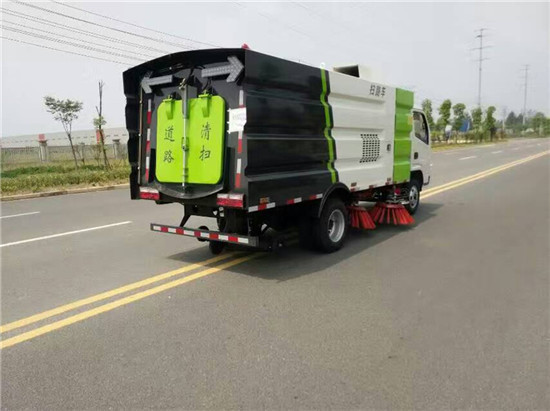

該掃路車采用東風多利卡型二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成(可加裝前沖后灑）

1、東風多利卡二類底盤，駕駛室?guī)胺?，帶原裝方向助力，7.00R16鋼絲胎，前后橋帶空氣避震器。配備東風朝柴發動機，102馬力，低油耗。

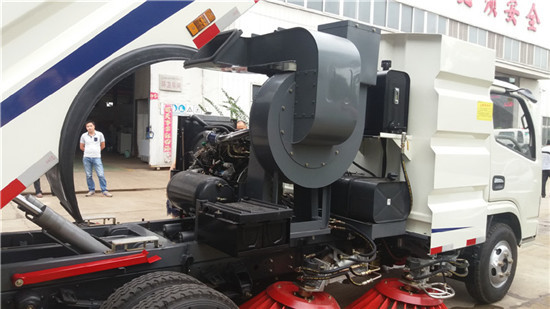

2、副發動機采用性能強勁的江西五十鈴57Kw發動機。

3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

5、清水箱充分利用了車載空間，容積1.5m3，內置水位報**器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

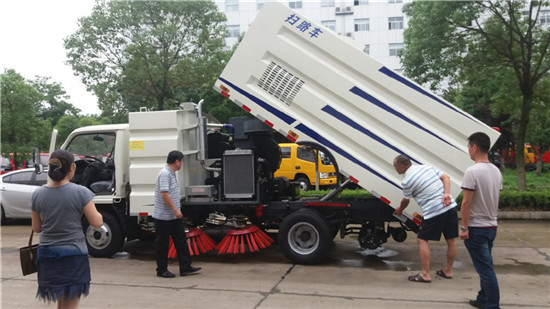

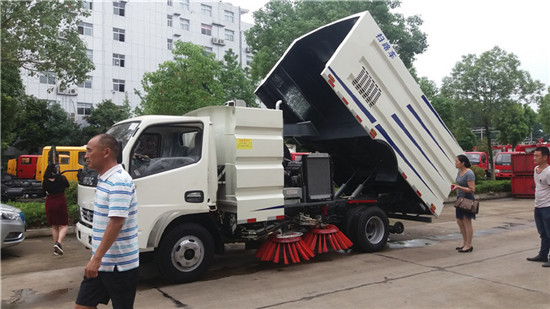

6、垃圾箱采用雙層內膽不銹鋼結構，容積4m3，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，**限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料。

7、左右立掃為單掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現后掃和全掃等不同的作業模式。

8、吸嘴的吸口寬度達到1100mm，**作業總寬度大于3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

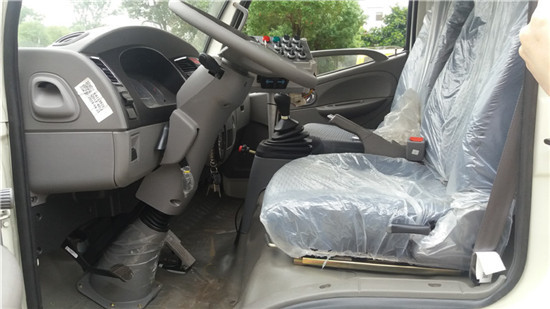

9、駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。

10、掃盤擺線馬達采用國內知名品牌，使用壽命長穩定可靠，故障率低。

11、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

12、采用高品質液壓華德電磁閥組，雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

13、液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便。

14、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

15、后部采用LED箭頭燈**示燈，保證行車作業安全。

16、非不銹鋼件經電泳防銹處理，經久耐用。

17、副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

18、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。

二、主要技術參數

1.   整車外形尺寸：長6210mm寬2050mm高2550mm

2.   車輛總質量：7360Kg額定載質量：1980Kg 整備質量：5250Kg

3.   本車**時速可達到99Km/h，清掃速度： 25Km/h

4.   清掃效率：≥95%

5.   **吸入粒度：100mm

6.   垃圾箱**卸料角：45°

7.   **清掃寬度：3.2m

8.   **清掃能力：70000㎡/h

9.   液壓油箱容量：60L

10.  副發動機工作轉速：1750r/min

11.  垃圾箱容積：4m3

12.  水箱容積：1.5m3

三、底盤技術參數

1. 底盤型號： EQ1070SJ3BDF

2. 軸距：3308mm

3. 排放標準：GB17691-2005,GB3847-2005

4. 輪胎規格：7.00R16

5. 輪胎數：7個

6. 駕駛室準乘人數：2人

7. 發動機型號：CY4BK551
