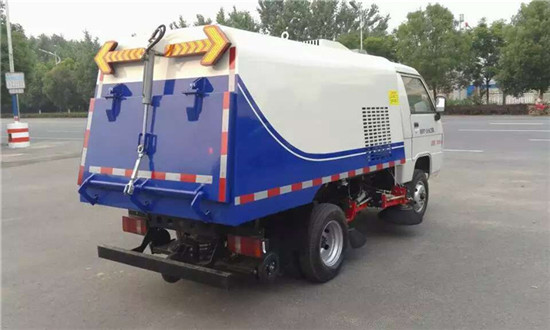

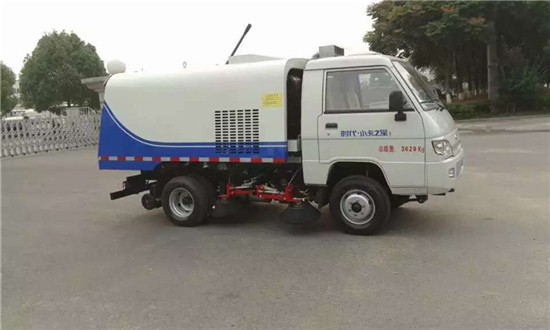

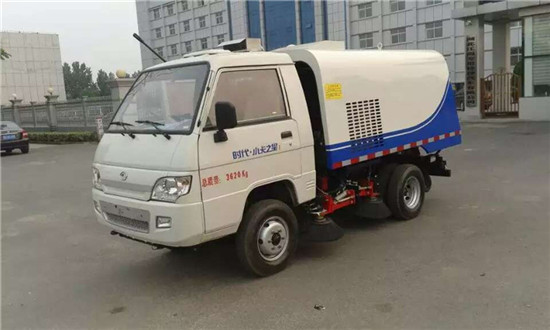

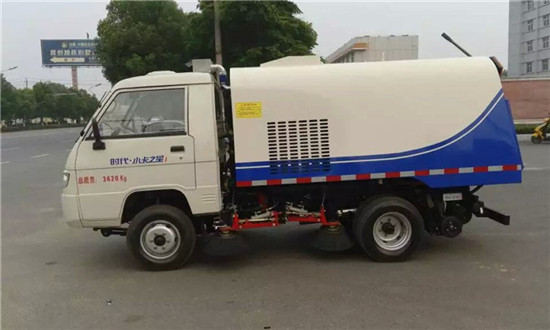

福田時代小型掃路車
【整車技術參數】 |
|||
產品** |
福田牌 |
公告批次 |
296 |
產品名稱 |
掃路車 |
產品型號 |
CLW5042TSLB5 |
總質量(Kg) |
4294 |
罐體容積(m3) |
|
額定載質量(Kg) |
284 |
外形尺寸 |
5560,5210×1760×2280 |
整備質量(Kg) |
3880 |
貨廂尺寸 |
×× |
駕駛室準乘人數(人) |
2 |
鞍座**載質量(Kg) |
|
接近角/離去角(°) |
18/18 |
前懸/后懸 |
1115/184 |
軸荷(Kg) |
1650/2644 |
**車速(Km/h) |
90 |
備注 防護材料:Q23**碳鋼,連接方式:左右側面防護豁免,后下部防護與大梁螺栓連接,后部防護斷面尺寸:100×50,后部防護離地高度:440。此車長/軸距/前懸/后懸對應關系為(mm ):5560/2600/1115/1845;5210/2850/1115/1245.ABS系統**方式為:雙參數**,4S/4M.ABS系統**器型號為:CM4Y.ABS系統**器生產廠家為:廣州科密汽車電子**技術股份有限公司. |
|||
【底盤技術參數】 |
|||
底盤型號 |
BJ1042V9JB5-A1 |
底盤名稱 |
載貨汽車底盤 |
**名稱 |
福田牌 |
生產企業 |
北汽福田汽車股份有限公司 |
軸數 |
2 |
輪胎數 |
6 |
軸距 (mm) |
2600,2850 |
||
輪胎規格 |
6.00-15LT 10PR,6.00R15LT 10PR |
||
鋼板彈簧片數 |
7/5+37/5+3 |
前輪距 |
1345 |
燃料種類 |
柴油 |
后輪距 |
1240,1280 |
排放依據標準 |
GB17691-2005,GB3847-2005 |
||
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
4A2-68C50 D19TCIE1 4A2-88C50 |
安徽全柴動力股份有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 |
2270 1912 2270 |
50 75 65 |
底盤配置:福田時代2300小型掃路車,底盤采用的是福田時代,發動機全柴65馬力,垃圾箱容積1.5方塵罐,350升水罐,中置四把掃刷,后置吸盤,帶副發動機開普牌的,整車小巧輕便,成本低,效果好。 |
|||
掃路車配置:無錫開普副發動機,中外合資伊頓擺線馬達,不銹鋼水箱,**科正電磁閥組,選裝西門子或國產**開關,北京風機,上海嘉興電子水泵,上海潤島液壓缸。電磁閥組進口件;液壓管路采用德國標準技術密封結構形式,使用壽命長,穩定可靠,故障率低;液壓原件采用集成疊加設計,駕駛室電液集中**,操作方便;掃盤可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式;吸嘴為后置浮動式,可自動調節適應地面凹凸不平的狀況;可調節的霧狀噴灑水壓塵,在節水的同時消除二次污染。 |
|||

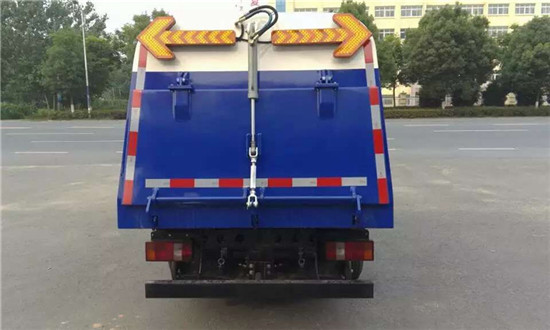

技術性能及結構特點: 1、 **清掃寬度: 2.2m.清掃作業油耗低**每萬平方米小于3.5L 2、 **清掃能力:45000m2/h 3、 清掃速度:3-25km/h 4、 清掃效率:≥95% 5、 **吸入粒度: 100mm 6、 垃圾箱**卸料角:55° 7、 垃圾箱、水箱均采用不銹鋼板制作。垃圾箱內部加裝過濾網板,能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。 8、 吸嘴升降為全浮動形式設計,在清掃作業時可隨路面凸凹不平狀態隨動,保證與地面間隙不變。 9、 4個旋風掃刷上都加裝噴水裝置,用于噴霧降塵。掃刷具有防撞避讓和自動復位功能,掃盤轉速可調,可同時工作,前后掃也可單獨分開工作。 10、 垃圾箱由雙油缸舉升;配備垃圾箱安全撐桿; 11、 加裝手動泵應急系統,在副發動機停機的狀態下也能舉升垃圾箱,便于維護保養。 12、 副發動機與風機采用自動離合器,減小風機啟動和停止時對發動機的沖擊。 13、 副發動機配備預濾器,提高發動機的進氣質量;主,副發動機進氣口位置均設在駕駛室頂部,以確保發動機進氣清潔,延長使用壽命 14、 掃路車后部采用箭頭**示燈,保證行車作業安全; 15. 掃路車主要是采用濕式除塵,吸掃結合的方式。 |
|||
單位名稱:湖北合力專用汽車制造有限公司 公司網址:http://www.shyueke.cn/ 錢經理:13886881260 劉經理:13886880037 公司地址:湖北省隨州市北郊星光工業園1號(合力東區銷售部)
|
