【整車技術參數】

產品**

聚塵**

公告批次

339（變更）

產品名稱

清洗吸污車

產品型號

HNY5185GQWE6

總質量(Kg)

18000

罐體容積(m3)

3+9

額定載質量(Kg)

8000,8065

外形尺寸

7250×2500×3450

整備質量(Kg)

9805

貨廂尺寸

××

駕駛室準乘人數(人)

3,2

鞍座**載質量(Kg)

接近角/離去角(°)

19/13

前懸/后懸

1260/2040

軸荷(Kg)

6500/11500

**車速(Km/h)

105

備注

擴展后蓋結構;選裝頂部和后部吸污口結構;該車專用裝置為清水罐和吸污罐,主要用于城市管網的清洗和疏通;清水罐和吸污罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不能同時使用,兩種罐體不能同時滿載;罐體帶有舉升功能;吸污罐有效容積7.21立方米,外形長/軸距/吸污罐罐體尺寸(直段長×直徑)(mm)分別為:7250/3950/3900×1600,7800/4500/4400×1550;清水罐有效容積為3立方米,清水罐截面為多邊形組成,外形長/軸距/清水罐罐體尺寸(直段長×寬×高)(mm)分別為:7250/3950/3400×680×1000,7800/4500/3900×680×1000;側防護材料Q235,螺栓連接;后下部防護材料Q235,焊接連接,后部防護裝置斷面尺寸(寬×高)50×120(mm),后部防護離地高度:440(mm);ABS系統型號/生產廠家 :J ABS/焦作博瑞克**技術有限公司.

【底盤技術參數】

底盤型號

EQ1185LJ9CDE

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3950,4500

輪胎規格

295/80R22.5 18PR,10.00R20 18PR

鋼板彈簧片數

8/10+7,8/-

前輪距

1862,1933,1949

燃料種類

柴油

后輪距

1806,1865

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

B6.2NS6B210

YCS04200-68

B6.2NS6B230

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

6200

4156

6200

154

147

169

底盤參數：該車采用東風專用車底盤，豪華型駕駛室液壓翻轉，發動機玉柴200馬力正宗國六排放標準，前橋3.6噸、后橋9噸、6檔變速箱、輪胎9.00R20鋼絲胎、3950軸距、斷氣剎；帶原裝方向助力器、帶尿素箱，帶電路板，帶原裝冷暖空調，備胎，24V電源、ABS。

改裝配置：吸污罐厚度6個厚，罐體容積9立方，兩邊水箱焊接在吸污罐體上厚度4mm，水罐容積3.5立方，清洗部分采用進口品浮高壓泵(流量215,壓力220)，接近高壓泵清水部分裝一個過濾箱，底部裝一個50m排水閥，帶80米高壓19排#清洗管，10個標配噴頭，吸污部分采用山東SK-15水循環吸污泵，帶一根10米吸污管(帶接頭)。

細節部分:

a、吸污罐和水罐要有互通，罐上加一個排氣閥，清水罐到吸污水箱要加一個閥門，中間加過濾網。

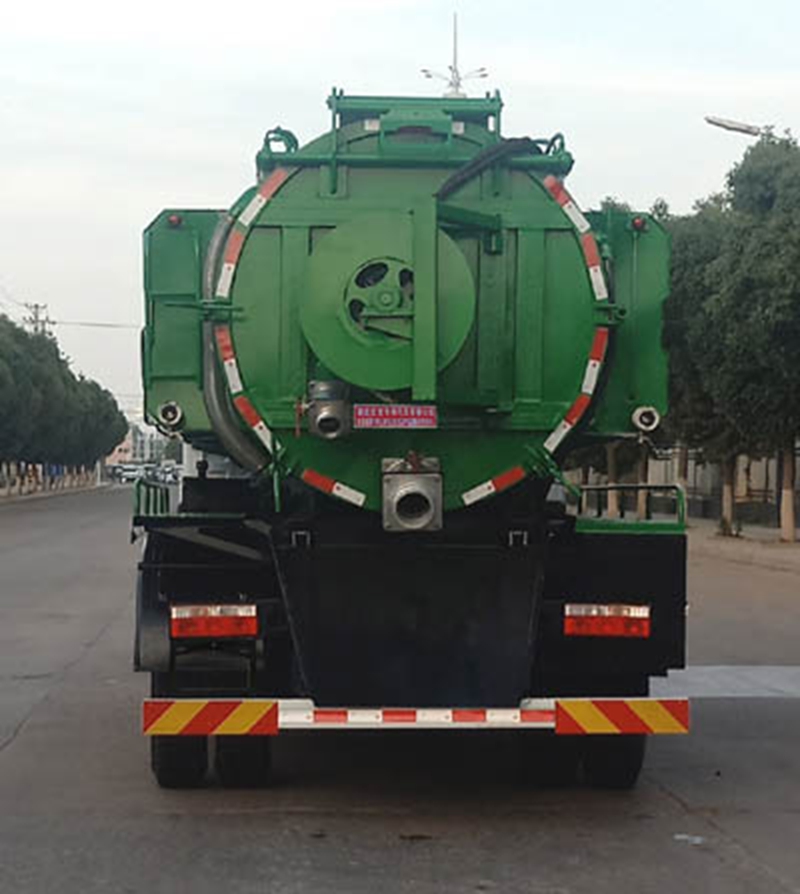

b、罐體后封頭裝一個高壓卷盤(要能旋轉)，操作裝置裝到卷盤上,

卷盤液壓轉動。

c、罐體后部裝一個100m球閥自流，一個150m球閥自流，一個100進料閥口。

d、裝一個LED照明燈,兩個小**。

e、加裝泄壓閥、罐子頂上裝二個罐口水罐底部裝一個50m閥門排水,水循環泵水箱用不銹鋼做，做一個50mn排水閥，后尾部裝兩個工具箱。
