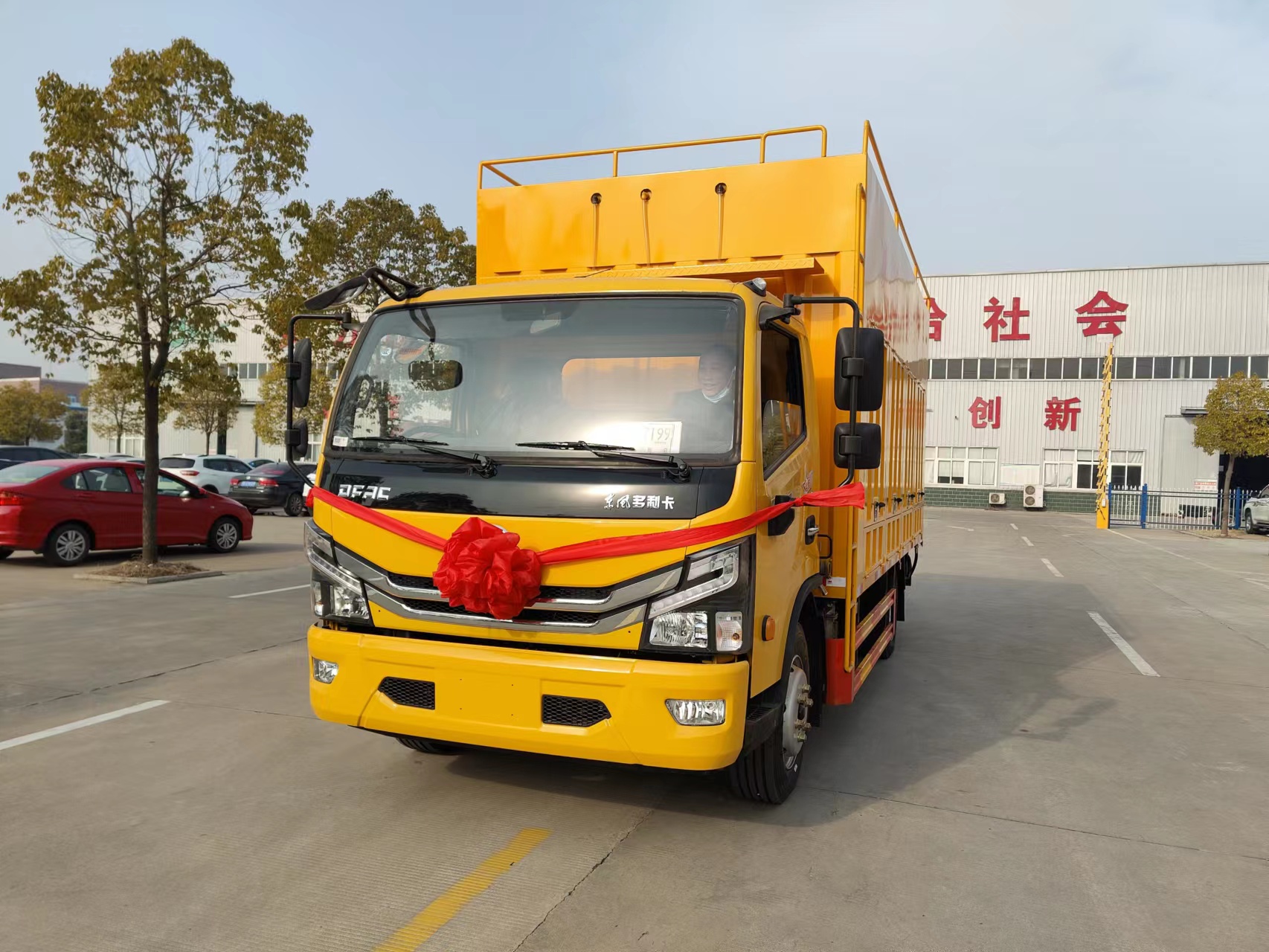

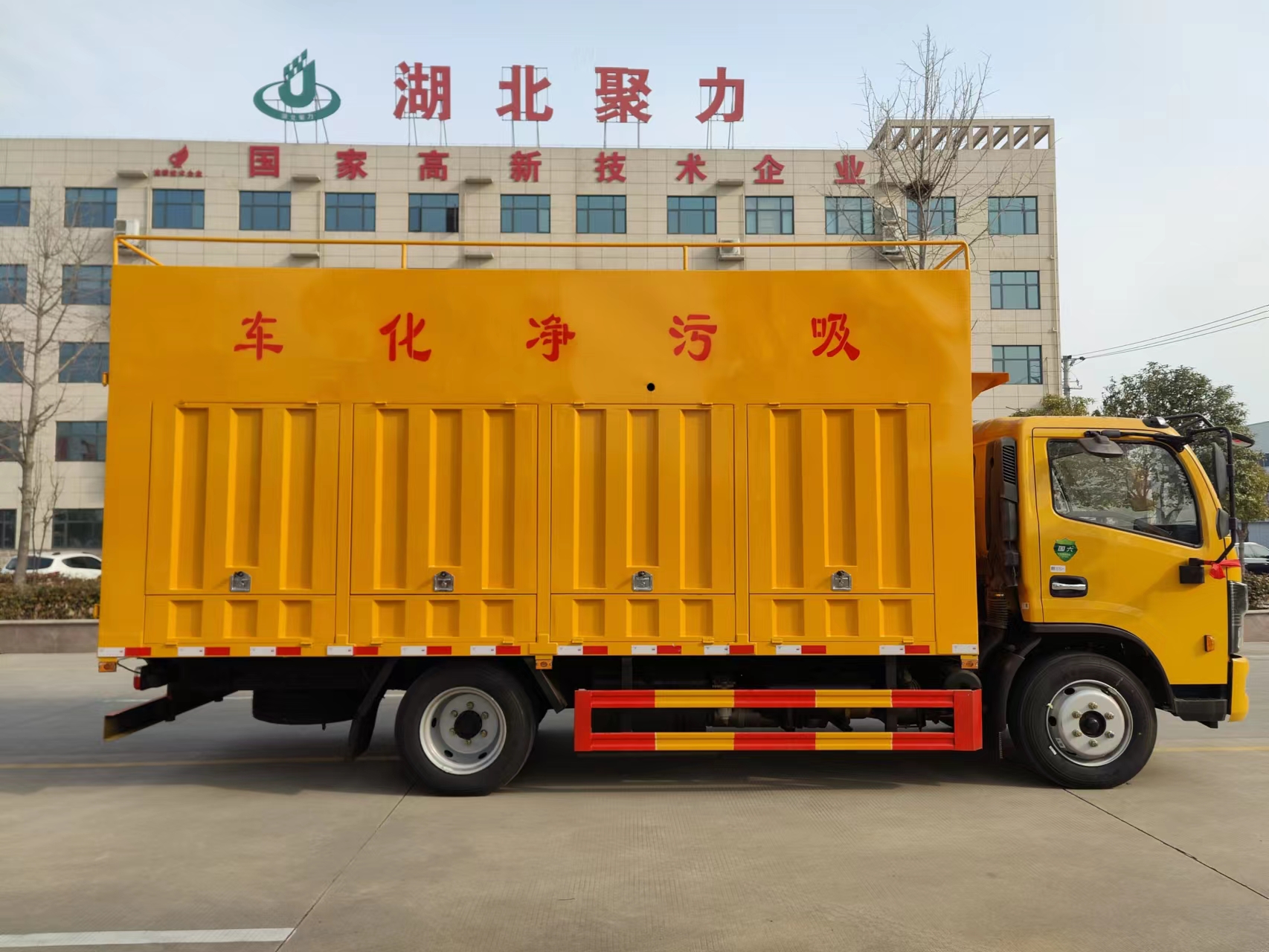

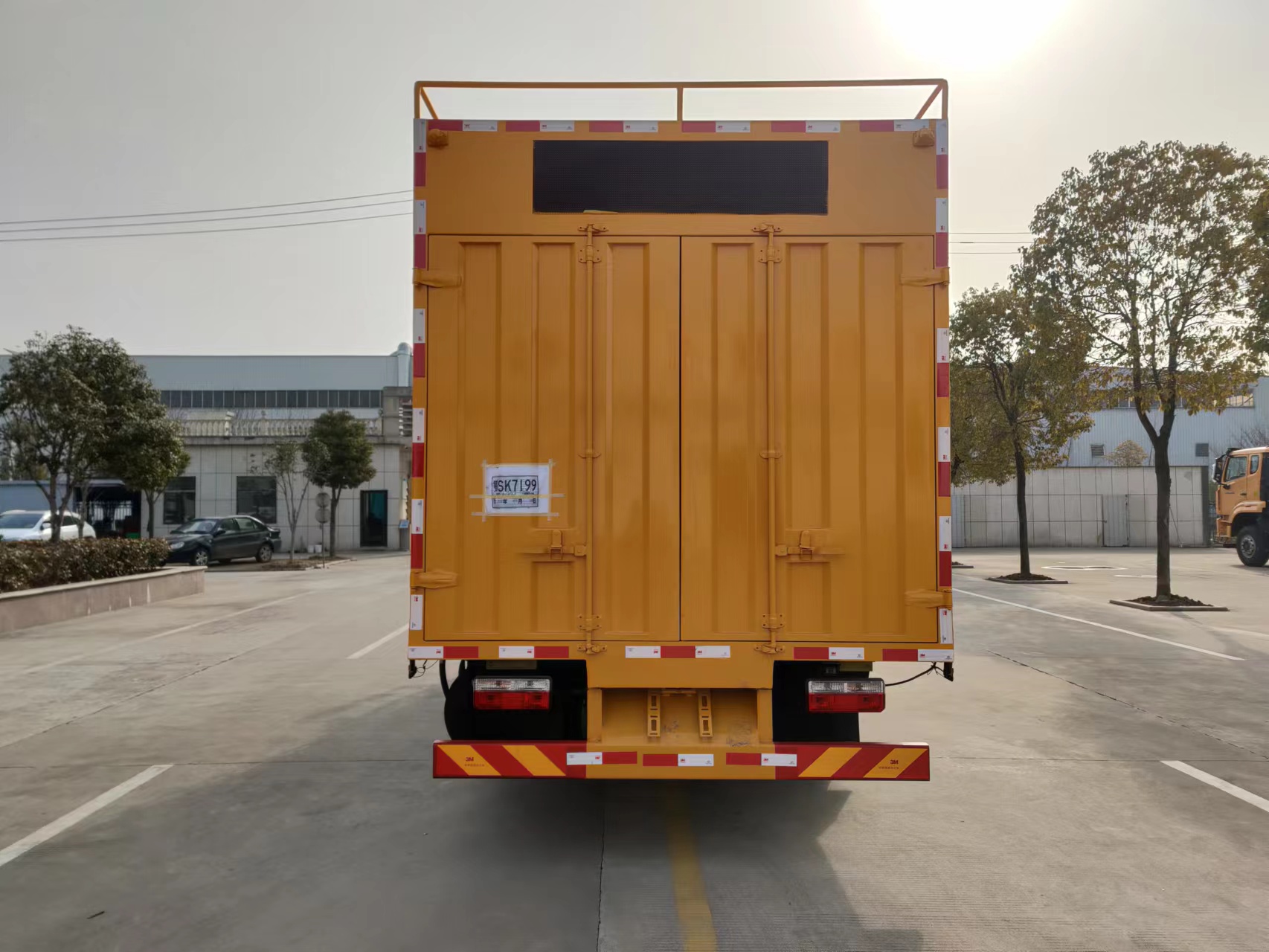

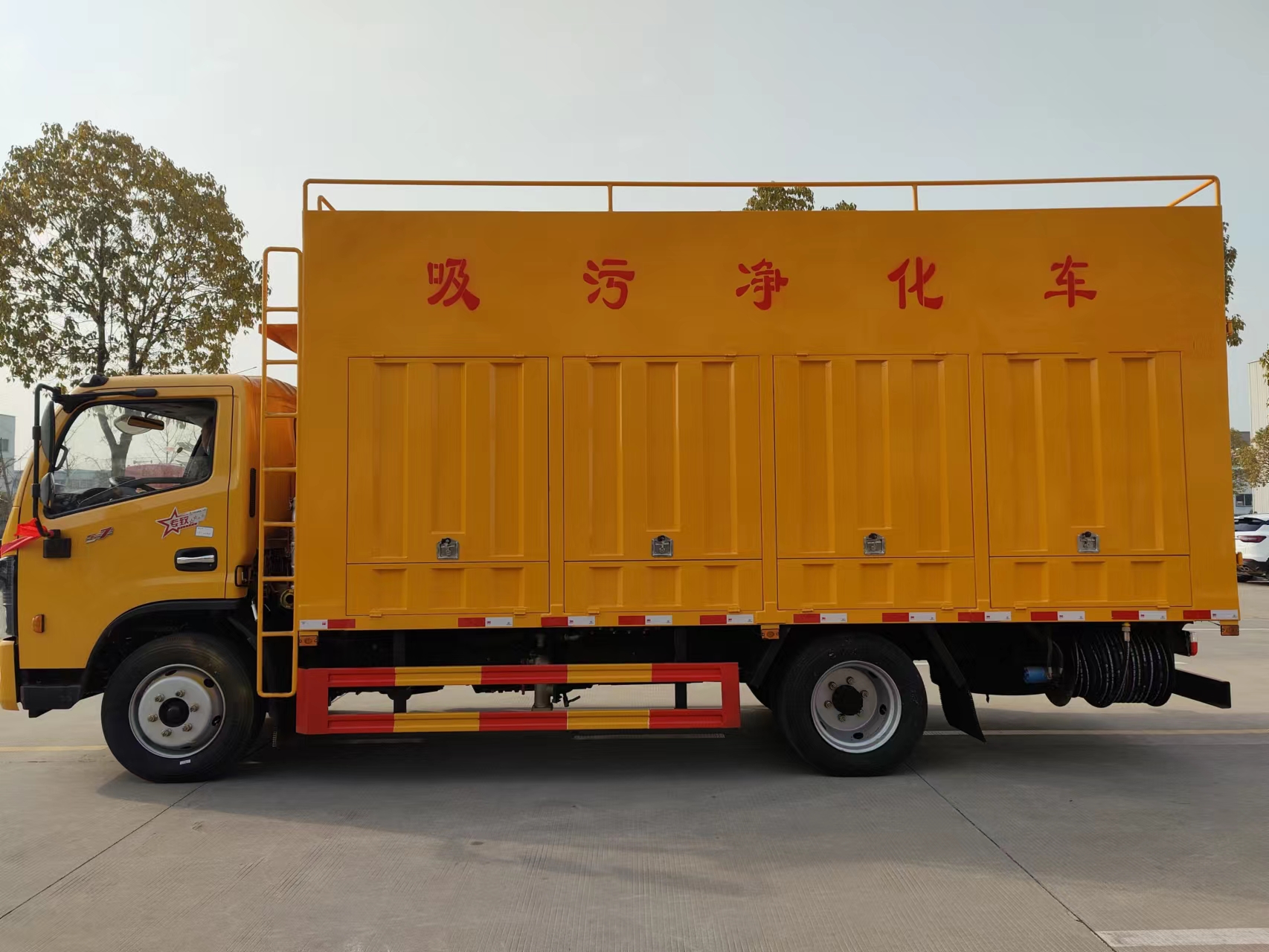

東風大多利卡污水凈化車-國六黃牌
【整車技術參數】 | ||||||
產品** | 聚塵** | 公告批次 | 322 | |||
產品名稱 | 吸污凈化車 | 產品型號 | HNY5120TWJE6 | |||
總質量(Kg) | 11995 | 罐體容積(m3) | ||||
額定載質量(Kg) | 2400 | 外形尺寸 | 7050×2350×3400 | |||
整備質量(Kg) | 9400 | 貨廂尺寸 | ×× | |||
駕駛室準乘人數(人) | 3 | 鞍座**載質量(Kg) | ||||
接近角/離去角(°) | 21/13 | 前懸/后懸 | 1130/2120 | |||
軸荷(Kg) | 4350/7645 | **車速(Km/h) | 103 | |||
備注 | 隨底盤選裝駕駛室;僅采用3800mm軸距;該車裝有真空吸污干濕分離裝置,主要用途是將污物從污池吸出,再將污物分離為水和固體污物;側防護材料Q235,螺栓連接;后防護材料Q235,焊接連接,后部防護裝置參數(寬×高):140×50(mm),離地高度:380(mm);ABS系統生產廠家,型號:襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M. | |||||
【底盤技術參數】 | ||||||
底盤型號 | EQ1125SJ8CDC | 底盤名稱 | 載貨汽車底盤 | |||
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 | |||
軸數 | 2 | 輪胎數 | 6 | |||
軸距 (mm) | 3800 | |||||
輪胎規格 | 245/70R19.5 | |||||
鋼板彈簧片數 | 8/10+7 | 前輪距 | 1745,1802 | |||
燃料種類 | 柴油 | 后輪距 | 1630,1650 | |||
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | |||||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |||
YCY30165-60 | 廣西玉柴機器股份有限公司 | 2970 | 121 | |||
東風股份公司凱普特專用車底盤 ，2030單排豪華可翻轉駕駛室、顏色羊脂白，多功能方向盤按鍵、發動機玉柴165馬力4缸機 、國六排放標準、萬里揚6檔變速箱，方向助力、中冷增壓、前橋2.8噸、后橋5.5噸，245/70R19真空胎，軸距3800、尿素罐、190雙層直通大梁，帶天窗、剎車自動調整臂、DPF尾氣處理裝置、斷氣剎，電動窗，中控鎖，ABS， 24V電瓶，剎車自動調整臂、大燈調節裝置、原裝空調。 1、車輛材質：3立方清水箱2mm厚（不銹鋼材質），3.5立方污水池2mm厚（不銹鋼材質），分離箱及滾筒6mm厚（不銹鋼材質），攪拌箱2mm厚(不銹鋼材質），疊螺機（不銹鋼材質），車廂骨架（鐵材質），配電柜（不銹鋼材質）。 2、車輛配帶50KW發動機組，發380伏電源可帶動車輛分離、凈化設備。 3、凈化部分：7.5KW真空泵、P4標配排污泵、鑫鼎昊牌402雙疊螺機、配380V三相電源，電線長20米、凈化成清水一小時12-20立方、轉換污水可快抽快排一小時60-80立方、100球閥進口、箱內帶分離甩干功能，通過分離箱中的滾筒，過污物進行分離，固態污物分離出來后甩干，液態污水通過排污泵直接排走，帶吸污車管6米4根、帶防溢閥 。三道葉輪到底部3cm左右，葉輪盡量加長，絮凝槽外絮凝槽進料口為岔口不會堵塞。 4、高壓部分：配德國進口高壓泵20兆帕，215流量，液壓卷盤、馬達、齒輪泵，60米高壓管，一套高壓噴頭10個，吸污垂直高度8米。 提供底盤合格證、黃牌整車合格證、一次性證書、環保清單、機動車上戶**。 整機性能參數 產品型號： 東風大多利卡污水凈化車 發電機功率： 50Kw 污水分離速度： 60-80m3/h（污水） 垂直自吸高度： 8m（離地） 真空泵抽速： 3.8 m3/h 處理速度: 15- 30m3/h（清水） 處理速度: 12 - 20m3/h（糞水） 清洗泵壓力： 20 MPa 外形尺寸： 7050 x 2350x3400 mm 箱體尺寸： 5200x2200x2200mm | ||||||
序號 | 名稱 | 型號、規格 | 數量 | |||
1 | 汽車底盤 | EQ1125SJ8CDC | 1 | |||
2 | 底盤發動機 | YCY30165-60 | 1 | |||
3 | 發電機組 | GW-50KW | 1 | |||
4 | 配電柜 | 402專用 | 1 | |||
5 | 真空泵 | 7.5kw | 1 | |||
6 | 排污泵 | P4 | 1 | |||
7 | 疊螺機 | GWDL-402 | 1 | |||
8 | 加藥箱 | GWJY-600 | 1 | |||
9 | 加藥泵 | G20-1 | 1 | |||
10 | 污水分離箱 | GW-FL-80 | 1 | |||
11 | 污水箱 | 3.5m3 | 1 | |||
12 | LED屏 | GW-160*32單色屏 | 1 | |||
